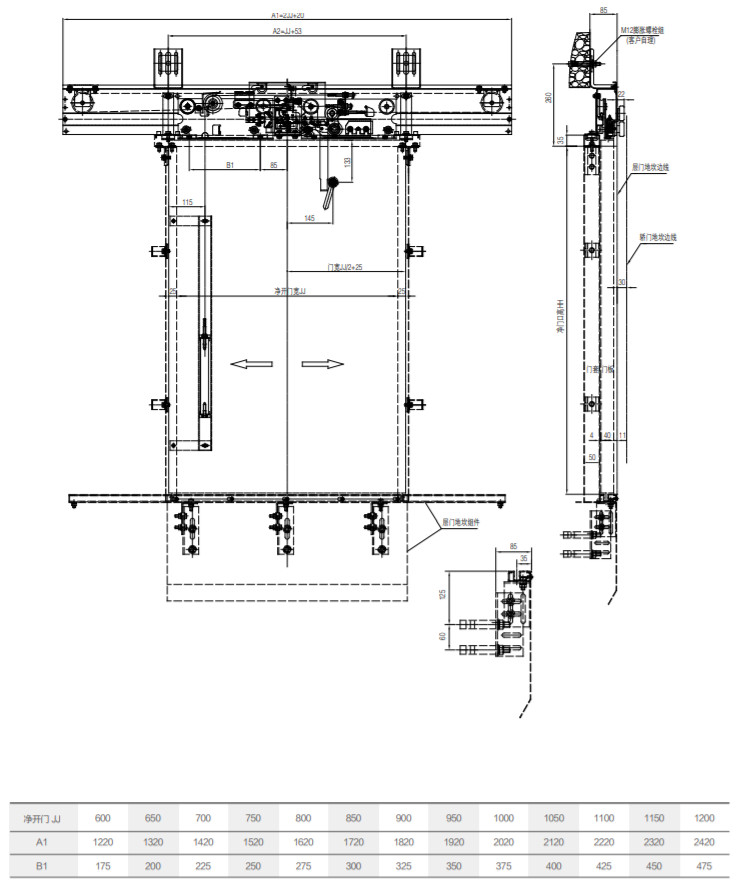

Aparato por alteriĝa pordo kun 2 folioj kaj centra malfermo THY-LD-B
1. La malŝlosmetodo estas malŝlosi la pordopanelon kaj sukcese trapasi la 45Kg-pendolan frapteston.
2. La pordo estas devigita fermiĝi per peza martelo, kaj la peza martelo kaj la gvidtubo estas metitaj sur la internan flankon de la alteriĝa pordo.
3. La pordoseruro pasis la teston de la Nacia Centro por Inspektado de Liftoj kaj ricevis la atestilon CE kaj CU-TR.
4. Aplikebla tensio de pordoseruro: ≤ AC230V, ≤ DC110V.

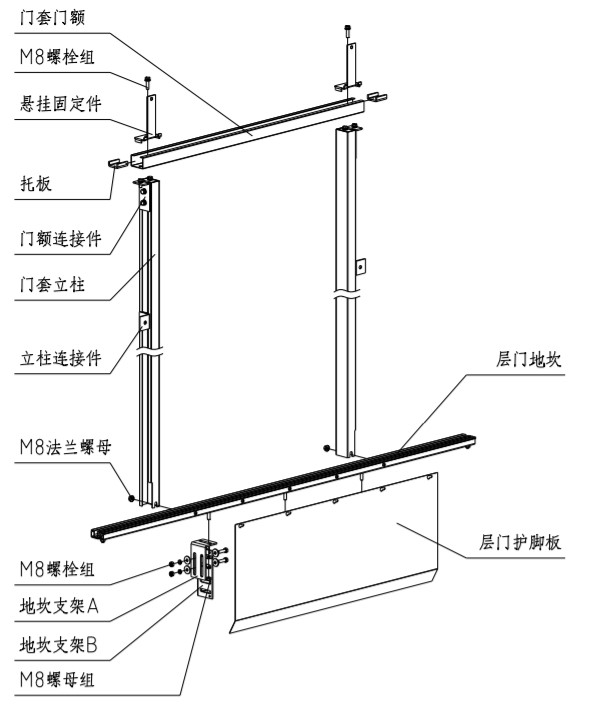

1. Instalo de sojlo kaj pordokovrilo
1.1. Difinu la enir- kaj elir-poziciojn de la sojlo laŭ la grandeco de la ŝarĝolevilo; ĝustigu la centron de la sojlo por esti sama kiel la centro de la enirejo kaj elirejo, kaj marku la centron de la sojlo; ĝustigu la nivelon de la sojlo por esti malpli ol 1/1000; Surfaco por malhelpi akvon eniri la ŝarĝolevilon.
1.2. Kunmetu la pordokovrilan kolonon kaj la pordon kun la konektaj pecoj, kaj instalu la pendantajn fiksajn partojn; metu la pordon sur la sojlon, ĝustigu la vertikalecon de la pordokovrila kolono por esti malpli ol 1/1000; la centro de la pordokovrilo kongruas kun la centro de la enireja kaj elireja sojlo-centraj markoj; la grandeco de la malsupra fronta ebeno de la pordokovrilo kaj la supra ebeno de la sojlo estas la neta pordalteco. Post la ĝustigo, ŝlosu la M8-flanĝan nukson. Post la ĝustigo de la grandeco, fiksu la kolonan konektilon al la muro.
1.3. Fiksu la piedfingran ŝirmilon de la alteriĝa pordo sur la sojlon.

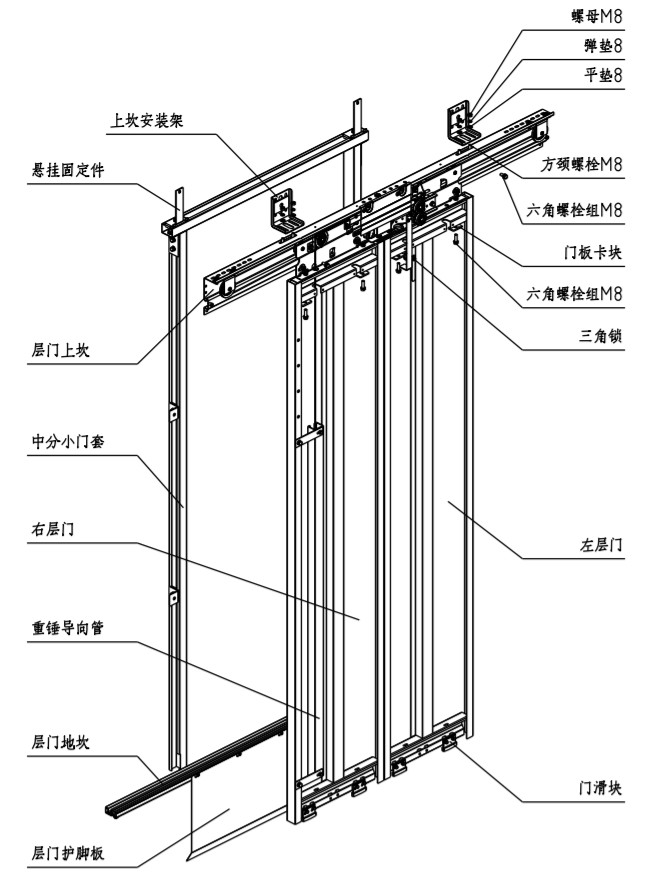

2. Instalo de alteriĝa pordaparato

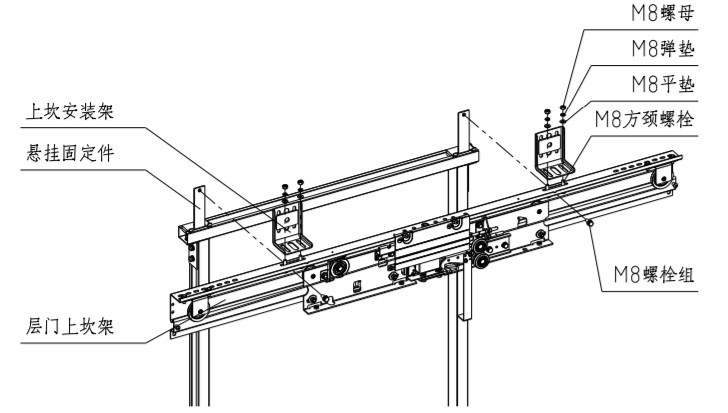

2.1. Vicigu la supran sojlan kadron de la alteriĝa pordo kun la dentrada ŝraŭbo ĉe la malsupra fino de la fiksa parto por la pendo, kaj ŝlosu la supran sojlan kadron kaj la fiksan parton por la pendo de la alteriĝa pordo per la M8*20-bolta grupo.
2.2. Fiksu la supran sojlan muntkadron sur la ŝarĝolevilo-muro per ekspansiaj boltoj aŭ tramuraj boltoj. La supra sojla muntkadro kaj la supra sojlo de la alteriĝa pordo estas konektitaj per M8-kvadrataj boltoj.
2.3. Adaptu la supran sojlon de la alteriĝa pordo maldekstren kaj dekstren por ke la centro de la pordo estu malfermita kaj la centro de la enirejo kaj elirejo kohera.
2.4. Adaptu la vertikalecon de la planko de la alteriĝa pordo. Adaptu la vertikalecon de la planko de la alteriĝa pordo ĝis ±0.5mm per vertikala linio aŭ per prenado de la sojlo de la aŭtopordo kiel referenco.
2.5 Post revizio de la ĉefaj parametroj de la instalado de la sojlokadro sur la jenaj plankpordoj, streĉu ĉiujn instalajn ŝraŭbojn:

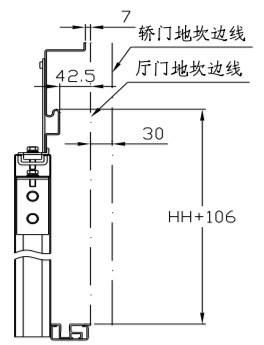

Alto de la supra sojla kadro de la alteriĝa pordo: la distanco inter la supra surfaco de la gvidrelo de la supra sojla kadro de la alteriĝa pordo kaj la sojlo de la alteriĝa pordo estas HH+106mm;
La centro de la supra sojla kadro de la alteriĝa pordo: la devio inter la centro de la supra sojla kadro de la alteriĝa pordo kaj la centro de la enirejo kaj elirejo estas ±1mm;
La distanco inter la supra sojla gvidrelo de la alteriĝa pordo kaj la sojlo de la aŭtopordo: la distanco inter la supra sojla gvidrelo de la alteriĝa pordo kaj la sojlo de la alteriĝa pordo estas 42.5mm, kaj la distanco de la sojlo de la aŭtopordo estas 72.5mm.
Alto de la supra sojla kadro de la alteriĝa pordo: la distanco inter la supra surfaco de la gvidrelo de la supra sojla kadro de la alteriĝa pordo kaj la sojlo de la alteriĝa pordo estas HH+106mm;
La centro de la supra sojla kadro de la alteriĝa pordo: la devio inter la centro de la supra sojla kadro de la alteriĝa pordo kaj la centro de la enirejo kaj elirejo estas ±1mm;
La distanco inter la supra sojla gvidrelo de la alteriĝa pordo kaj la sojlo de la aŭtopordo: la distanco inter la supra sojla gvidrelo de la alteriĝa pordo kaj la sojlo de la alteriĝa pordo estas 42.5mm, kaj la distanco de la sojlo de la aŭtopordo estas 72.5mm.
